Конфигурация IP адреса для коммутатора в Cisco Packet Tracer является одной из основных задач при настройке сети. IP адрес позволяет коммутатору обмениваться данными с другими устройствами в сети и участвовать в маршрутизации пакетов данных.
Для настройки IP адреса для коммутатора в Cisco Packet Tracer необходимо выполнить следующие шаги:
- Открыть командную строку коммутатора.
- Войти в режим конфигурации коммутатора с помощью команды enable.
- Перейти в режим конфигурации интерфейса коммутатора с помощью команды configure terminal.
- Выбрать интерфейс, для которого нужно настроить IP адрес, с помощью команды interface [номер интерфейса]. Например, если IP адрес будет настроен для интерфейса FastEthernet 0/1, то команда будет выглядеть так: interface FastEthernet 0/1.
- Назначить IP адрес коммутатору с помощью команды ip address [IP адрес] [маска подсети]. Например, если нужно назначить IP адрес 192.168.1.1 с маской подсети 255.255.255.0, то команда будет выглядеть так: ip address 192.168.1.1 255.255.255.0.
- Активировать интерфейс коммутатора с помощью команды no shutdown.
- Сохранить изменения с помощью команды write или copy running-config startup-config.
После выполнения этих шагов IP адрес будет настроен для коммутатора в Cisco Packet Tracer, и он будет готов к обмену данными в сети.
Настройка IP адреса в Cisco Packet Tracer
IP адреса являются ключевыми параметрами при настройке сетевого оборудования. Для коммутатора в Cisco Packet Tracer можно также задать IP адрес. Это позволяет управлять коммутатором и настраивать его поведение в сети.
Чтобы настроить IP адрес для коммутатора в Cisco Packet Tracer, необходимо выполнить несколько простых шагов. Во-первых, откройте коммутатор в режиме конфигурации. Для этого щелкните правой кнопкой мыши на коммутаторе и выберите пункт "Настроить".
В открывшемся окне выберите вкладку "Сетевые устройства" и найдите раздел "Интерфейсы". Нажмите на кнопку "Console" для настройки консольного интерфейса коммутатора. Затем выберите вкладку "Настроить" и введите IP адрес, подсеть и шлюз по умолчанию.
После ввода необходимых параметров сохраните настройки и закройте окно коммутатора. Теперь ваш коммутатор имеет заданный IP адрес и готов к использованию в сети.
Важно помнить, что при настройке IP адреса для коммутатора в Cisco Packet Tracer необходимо учитывать особенности сетевой инфраструктуры и конфигурации сетевых устройств. Неправильные настройки могут привести к проблемам с подключением к сети или передачей данных.
Шаг 1: Открытие коммутатора в программе
Для начала работы с коммутатором в программе Cisco Packet Tracer, необходимо открыть соответствующий модуль коммутатора.
1. Запустите программу Cisco Packet Tracer и создайте новый проект или откройте уже существующий.
2. В левом верхнем углу экрана находится панель инструментов, в которой вы найдете разные модули устройств. Найдите иконку коммутатора и щелкните по ней.
3. После щелчка на иконке коммутатора, устройство появится на рабочей области программы и вы сможете начать его настройку.
4. Нажмите на коммутатор левой кнопкой мыши, чтобы он стал выделенным, и появились доступные опции настройки.
5. Теперь, когда коммутатор открыт и готов к настройке, вы можете приступить к следующему шагу - настройке IP адреса для коммутатора. Это позволит устройствам подключаться и обмениваться данными в локальной сети.
Шаг 2: Подключение к коммутатору через консольный порт
Для настройки IP адреса коммутатора в Cisco Packet Tracer необходимо подключиться к нему через консольный порт. Это позволит нам взаимодействовать с коммутатором и изменить его конфигурацию.
Для начала подключите серийный порт вашего компьютера к консольному порту коммутатора при помощи соответствующего кабеля. Затем запустите программу эмуляции терминала на вашем компьютере, например, HyperTerminal или PuTTY.
Выберите соединение через COM-порт с правильными настройками скорости передачи данных, потока управления и других параметров. Затем нажмите кнопку "Подключиться", чтобы установить соединение.
После успешного подключения вы увидите командный интерфейс коммутатора. Теперь вы можете вводить команды для настройки IP адреса.
При необходимости измените настройки IP адреса коммутатора в соответствии с вашими требованиями, используя команды Cisco IOS. Не забудьте сохранить изменения, чтобы они вступили в силу после перезагрузки коммутатора.
Шаг 3: Переход в режим настройки коммутатора

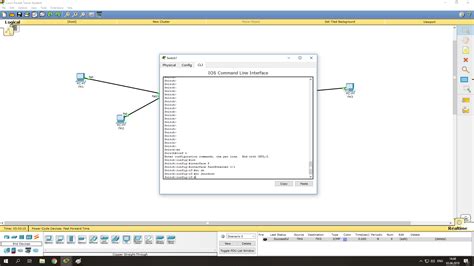

Перед тем как приступить непосредственно к настройке IP адреса для коммутатора, необходимо перейти в режим настройки коммутатора. Для этого нужно открыть консольное окно коммутатора в программе Cisco Packet Tracer. Нажмите на коммутатор левой кнопкой мыши и в нижней части экрана появится консольное окно.
В консольном окне будет отображена информация о коммутаторе и стандартные приглашения в виде символов ">". Для перехода в режим настройки коммутатора введите команду "enable" и нажмите клавишу Enter. После этого в приглашении должны появиться символы "#", что будет говорить о том, что вы находитесь в режиме настройки коммутатора.
Теперь, находясь в режиме настройки коммутатора, введите команду "configure terminal" и нажмите клавишу Enter. Эта команда открывает режим настройки группы команд, который позволяет изменять различные параметры коммутатора.
Теперь вы можете приступить к непосредственной настройке IP адреса для коммутатора. В следующем шаге мы рассмотрим, как задать IP адрес и маску подсети для коммутатора в Cisco Packet Tracer.
Шаг 4: Назначение IP адреса для коммутатора
Для успешного функционирования в сети, каждое устройство должно иметь уникальный IP адрес. Коммутаторы, как основные элементы сети, также требуют настройки своего IP адреса.
Для назначения IP адреса коммутатору в Cisco Packet Tracer, необходимо выполнить следующие шаги:
- Выберите коммутатор, для которого вы хотите назначить IP адрес.
- Откройте командную строку коммутатора, щелкнув на нем правой кнопкой мыши и выбрав пункт "CLI".

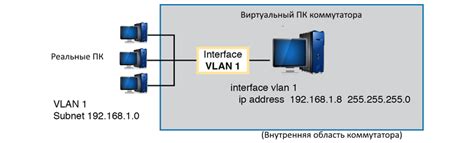

- В командной строке введите команду "interface vlan 1", чтобы перейти в конфигурационный режим настройки VLAN.
- Введите команду "ip address [IP адрес] [Маска подсети]", заменив [IP адрес] и [Маска подсети] на соответствующие значения.
- Сохраните изменения с помощью команды "exit".
Теперь ваш коммутатор настроен с уникальным IP адресом в сети. Вы можете использовать этот IP адрес для удаленного управления коммутатором или для настройки других устройств в сети.
Вопрос-ответ
Как настроить IP адрес для коммутатора в Cisco Packet Tracer?
Для настройки IP адреса на коммутаторе в Cisco Packet Tracer, необходимо перейти в конфигурационный режим командной строки (config), затем применить команду "interface vlan 1" для настройки интерфейса VLAN 1, и задать IP адрес с помощью команды "ip address [IP адрес] [Mask]".
Как проверить, что настройка IP адреса на коммутаторе в Cisco Packet Tracer прошла успешно?
После настройки IP адреса на коммутаторе в Cisco Packet Tracer, можно проверить правильность настройки с помощью команды "show ip interface brief". В результате будут отображены все интерфейсы коммутатора с их IP адресами и состоянием.
Можно ли настроить IP адрес для каждого интерфейса коммутатора в Cisco Packet Tracer?
Да, в Cisco Packet Tracer можно настроить IP адрес для каждого интерфейса коммутатора. Для этого нужно перейти в конфигурационный режим командной строки (config) и применить команду "interface [номер интерфейса]", затем задать IP адрес с помощью команды "ip address [IP адрес] [Mask]". Это может быть полезно, если требуется настроить VLAN'ы или маршрутизацию на коммутаторе.
Как удалить настройки IP адреса с коммутатора в Cisco Packet Tracer?
Чтобы удалить настройки IP адреса с коммутатора в Cisco Packet Tracer, необходимо перейти в конфигурационный режим командной строки (config), затем выбрать интерфейс, на котором настроен IP адрес (например, "interface vlan 1"), и применить команду "no ip address". После этого IP адрес будет удален с выбранного интерфейса.
Какие возможности предоставляются после настройки IP адреса на коммутаторе в Cisco Packet Tracer?
После настройки IP адреса на коммутаторе в Cisco Packet Tracer, можно использовать коммутатор в качестве маршрутизатора между VLAN'ами, а также настраивать маршрутизацию между коммутаторами. Это позволяет управлять сетевым трафиком и обеспечивать связность между различными сетями.
