Коммутатор Cisco является важной составляющей компьютерной сети и обеспечивает соединение между устройствами и передачу данных. Однако для правильного функционирования коммутатора необходимо настроить его порты.
Настройка портов коммутатора Cisco позволяет оптимизировать передачу данных, улучшить безопасность сети и управлять трафиком. Данное руководство предоставляет полную информацию о настройке портов коммутатора Cisco, включая основные шаги и наилучшие практики.
Первым шагом при настройке порта коммутатора Cisco является подключение к коммутатору через консольный порт и вход в командную строку. После этого необходимо установить пароль администратора и настроить базовые параметры сети, такие как IP-адрес и подсеть.
Затем следует настроить порт коммутатора Cisco с помощью командной строки. Это включает в себя установку скорости и дуплексного режима передачи данных, настройку VLAN, привязку порта к определенной VLAN, активацию безопасности порта и настройку Quality of Service (QoS).
Правильная настройка портов коммутатора Cisco позволяет эффективно управлять сетью, повысить безопасность и обеспечить оптимальную производительность.
Кроме того, важно помнить, что настройка портов коммутатора Cisco может отличаться в зависимости от конкретной модели коммутатора и требований сети. Поэтому перед началом настройки рекомендуется ознакомиться с документацией Cisco и конкретными рекомендациями производителя.
Начало работы с коммутатором Cisco
Коммутатор Cisco – это устройство, которое используется для создания локальной сети (LAN) и обеспечения связи между устройствами в этой сети. Начать работу с коммутатором Cisco можно с настройки его основных параметров.
Перед началом настройки коммутатора Cisco, требуется установить программное обеспечение для управления коммутатором. Обычно это делается с помощью консольного кабеля, который подключается к консольному порту коммутатора.
После установки программного обеспечения для управления коммутатором Cisco, следует выполнить первоначальную настройку коммутатора. Это включает в себя задание базовых параметров, таких как имя устройства, IP-адрес, маска подсети и шлюз по умолчанию.
После задания базовых параметров, можно приступить к конфигурации интерфейсов коммутатора. Это может быть настройка VLAN, настройка протокола LACP (Link Aggregation Control Protocol) для объединения нескольких физических портов в LACP-группу, настройка статической маршрутизации и т.д. Кроме того, можно настроить различные функции безопасности, такие как port security и 802.1x.
Начало работы с коммутатором Cisco – это первый шаг к созданию надежной и функциональной локальной сети. Знание основных параметров коммутатора и умение их настраивать является необходимым для успешной работы в области сетевых технологий и администрирования сетей.
Подключение к коммутатору
Для начала работы с коммутатором Cisco необходимо подключиться к нему через консольный порт. Чтобы это сделать, вам понадобится консольный кабель, который соединяет консольный порт коммутатора с последовательным портом на вашем компьютере.
После подключения кабеля включите коммутатор и запустите программу терминала на компьютере. Настройки соединения должны быть следующими: 9600 бит/с, 8 бит данных, без паритета, 1 стоповый бит и без управления потоком. После установки соединения вы увидите приглашение для ввода команд коммутатора.
Для выполнения основных настроек коммутатора вам понадобятся следующие команды:
- enable - для перехода в привилегированный режим;
- configure terminal - для входа в режим настройки;
- hostname - для указания имени коммутатора;
- interface - для выбора интерфейса, который требуется настроить;
- ip address - для задания IP-адреса на выбранном интерфейсе;
- no shutdown - для включения выбранного интерфейса.
Это лишь некоторые команды, необходимые для начальной настройки коммутатора. Подробнее с настройками коммутатора вы можете ознакомиться в документации Cisco или обратиться за помощью к опытным специалистам.
Вход в режим настройки коммутатора

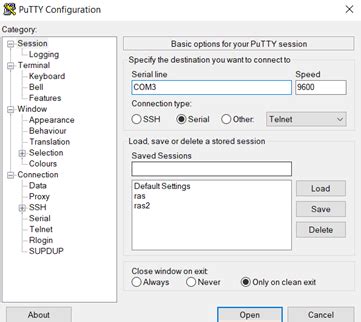

Настройка коммутатора Cisco выполняется через командную строку, используя терминал или эмулятор, такой как PuTTY или HyperTerminal. Для начала процедуры настройки необходимо подключиться к коммутатору с помощью специального программного обеспечения и кабеля путем установления соединения с его консольным портом.
После установления соединения, откроется консольное окно с вызовом командного интерфейса коммутатора. Здесь можно вводить команды для настройки различных параметров коммутатора.
Перед вводом команд нужно переключиться в режим настроек коммутатора. Для этого вводится команда enable, после чего потребуется ввести пароль привилегированного доступа к коммутатору, если она была настроена. После успешного ввода пароля, пользователь попадает в режим привилегированной конфигурации коммутатора.
Далее вводится команда configure terminal, которая переводит пользователя в режим глобальной конфигурации. В этом режиме можно вводить команды для настройки различных параметров коммутатора, таких как VLANы, порты, IP-адреса и другие.
Коммутатор Cisco предлагает множество возможностей для настройки и оптимизации работы сети. Правильная настройка коммутатора поможет улучшить производительность и безопасность сети, а также обеспечить более эффективное использование сетевых ресурсов.
Конфигурирование порта коммутатора
Настройка порта коммутатора — это важная задача, которая позволяет определить его режим работы, скорость передачи данных, настройки безопасности и другие параметры. Для этого необходимо зайти в конфигурационный режим коммутатора и выполнить соответствующие команды.
Один из важных параметров, который нужно настроить, это режим порта коммутатора. Режим порта может быть доступным или недоступным. В доступном режиме порт может принимать и передавать пакеты данных, а в недоступном — только принимать. Для изменения режима порта необходимо ввести команду switchport mode и выбрать один из доступных режимов: access, trunk или dynamic.
Для настройки скорости передачи данных на порту используется команда speed. Например, чтобы установить скорость порта в 100Mbps, нужно ввести команду speed 100. Также можно указать автоматическое определение скорости с помощью команды speed auto.
Настройка безопасности порта коммутатора также является важной задачей. Для этого можно использовать команду switchport port-security. С ее помощью можно ограничить доступ к порту только определенным MAC-адресам или настроить ограничение на количество подключаемых устройств.
Все настройки порта коммутатора можно просмотреть с помощью команды show interface. Эта команда показывает текущие настройки портов, скорость передачи данных, режим работы и другую информацию.

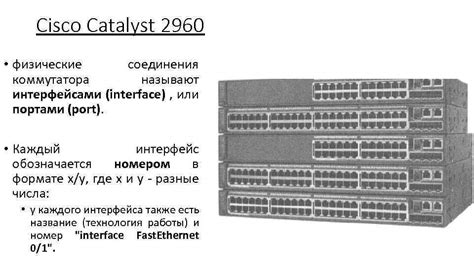

Определение номера порта коммутатора
Коммутатор Cisco - это сетевое устройство, которое позволяет подключать и управлять большим количеством устройств в локальной сети. Одним из важных аспектов настройки коммутатора Cisco является определение номера порта, к которому подключено конкретное устройство.
Номер порта является уникальной меткой, которая идентифицирует определенный физический порт на коммутаторе. Обычно номера портов на коммутаторе Cisco могут быть от 1 до 48 или 1 до 96, в зависимости от модели коммутатора.
Для определения номера порта коммутатора можно воспользоваться командой show interfaces status. Эта команда позволяет просмотреть информацию о состоянии всех портов на коммутаторе, а также их номера.
Более детальную информацию о каждом порту коммутатора можно получить с помощью команды show interfaces. Она позволяет просмотреть параметры работы каждого порта, такие как скорость передачи данных, дуплексный режим, VLAN-присвоение и другие настройки.
Понимание и умение определять номера портов на коммутаторе Cisco является важным навыком для администраторов сети, так как это позволяет эффективно управлять и настраивать сетевое оборудование.
Настройка скорости и дуплекса порта
Для оптимальной работы сети необходимо настроить скорость и режим дуплекса на портах коммутатора Cisco. Это позволит достичь лучшей производительности и устранить возможные проблемы с передачей данных.
В коммутаторе Cisco можно настроить скорость порта с помощью команды speed в режиме глобальной конфигурации или в режиме интерфейса. Например, для установки скорости 100 Мбит/сек на порту Fa0/1, необходимо выполнить следующую команду:
Switch(config)# interface FastEthernet 0/1
Switch(config-if)# speed 100
Для настройки дуплекса порта используется команда duplex в режиме глобальной конфигурации или в режиме интерфейса. Например, для установки полудуплексного режима на порту GigabitEthernet 1/0/1, необходимо выполнить следующие команды:
Switch(config)# interface GigabitEthernet 1/0/1
Switch(config-if)# duplex half
После настройки скорости и дуплекса порта необходимо сохранить изменения с помощью команды write memory или copy running-config startup-config. Это позволит сохранить настройки после перезагрузки коммутатора.
Включение и отключение порта
Для включения или отключения порта на коммутаторе Cisco необходимо выполнить соответствующую команду в режиме настройки порта. Для этого используется интерфейсный режим коммутатора, который можно получить с помощью команды enable.
После входа в интерфейсный режим коммутатора, необходимо выбрать интерфейс, который нужно включить или отключить. Для этого используется команда interface, после которой указывается номер или название интерфейса.
Для включения порта необходимо использовать команду no shutdown, которая восстанавливает работу выбранного интерфейса и позволяет передавать данные через этот порт.
Для отключения порта можно использовать команду shutdown, которая приостанавливает работу выбранного интерфейса и прекращает передачу данных через этот порт.
Также можно использовать команду description, чтобы добавить описательную информацию о порте. Например, команда description "Порт для подключения сервера" добавит описание "Порт для подключения сервера" к выбранному порту.
Настройка виртуального локального окружения (VLAN)
Виртуальное локальное окружение (VLAN) - это метод группирования устройств в сети на основе их функционального назначения. Настройка VLAN позволяет создавать отдельные виртуальные сети с независимыми настройками без необходимости использования физических сегментов.
Коммутатор Cisco позволяет настраивать VLAN на портах и виртуальных интерфейсах. Для начала необходимо создать VLAN и присвоить портам нужные номера VLAN. Для этого используется команда vlan database. Затем, с помощью команды vlan каталог, можно просмотреть настроенные VLAN на коммутаторе.
После настройки VLAN необходимо присвоить портам нужные VLAN. Для этого испол
Проверка порта коммутатора
Проверка порта коммутатора – важный этап конфигурации сетевого оборудования Cisco. С помощью проверки порта можно убедиться в корректности его подключения и правильности настройки.
Для проверки порта коммутатора можно использовать следующие команды:
- show interfaces status – выводит информацию о статусе и подключенных устройствах на каждом порту коммутатора. Позволяет определить активные и неактивные порты, а также наличие ошибок в передаче данных;
- show interfaces – предоставляет подробную информацию о каждом порте коммутатора, включая скорость передачи данных, наличие коллизий и ошибок;
- show interfaces switchport – показывает конфигурацию портов коммутатора, включая режим работы (access или trunk), вланы, на которых порт настроен и сведения о безопасности порта;
- show interfaces status err-disabled – выводит информацию о портах, которые были выключены по причине обнаружения ошибок;
- show interfaces description – отображает описание портов коммутатора, если они были заданы.
Проверка порта коммутатора позволяет выявить проблемы в сети и принять меры для их устранения. Кроме того, эта процедура помогает контролировать состояние сетевого оборудования и поддерживать его в работоспособном состоянии.
Проверка статуса порта коммутатора
Статус порта коммутатора можно проверить с помощью команды
show interfaces status.
После ввода этой команды на экране появится таблица со списком всех портов коммутатора и их текущим статусом. Столбцы таблицы содержат информацию о порту (номер, тип, скорость, дуплекс), статусе (включен, выключен, неактивен) и подключенном к порту устройстве (порт, MAC-адрес).
Чтобы более подробно узнать о статусе конкретного порта, можно использовать команду
show interface <номер порта>.
Например, для проверки статуса порта GigabitEthernet 1/0/1, введите команду
show interface GigabitEthernet 1/0/1.
После ввода этой команды отобразится информация о выбранном порте, включая скорость соединения, дуплекс, состояние линии (вкл/выкл) и количество переданных и принятых пакетов.
Таким образом, проверка статуса порта коммутатора позволяет оперативно отслеживать и анализировать работу сетевых подключений и выявлять возможные проблемы или неисправности в сети.
Проверка соединения на порту
Проверка соединения на порту коммутатора Cisco - неотъемлемая часть настройки и эксплуатации сетевого оборудования. Это позволяет убедиться, что порт работает корректно и готов к передаче данных.
Для проверки соединения на порту необходимо выполнить несколько шагов. Во-первых, нужно убедиться, что сетевой кабель правильно подключен к порту. Важно, чтобы кабель был надежно вставлен в порт и не был поврежден.
Во-вторых, необходимо проверить состояние порта на коммутаторе. Программа Cisco IOS имеет команду "show interface", с помощью которой можно просмотреть информацию о состоянии порта. Особое внимание нужно обратить на значения параметров "Прием" и "Передача" - они должны быть отличными от нуля, что говорит о том, что порт активен и передает данные.
Также можно выполнить тестирование соединения с помощью программы Ping. Это позволит убедиться, что порт связан с сетью и может обмениваться данными с узлами в сети. Для этого необходимо отправить пакеты ICMP на соседний узел и проверить, приходят ли ответы.
В случае, если соединение на порту не устанавливается или есть проблемы с передачей данных, необходимо уделить внимание возможным причинам. Это могут быть проблемы с кабелем, сетевыми устройствами, настройками коммутатора и т.д.
