Подключение к Cisco через консоль является одним из основных способов настройки и управления оборудованием этой компании. Если у вас возникла необходимость подключиться к коммутатору, маршрутизатору или другому устройству Cisco, то следуйте этой пошаговой инструкции.
Шаг 1: Подготовка кабеля и программного обеспечения
Перед тем как начать подключение, убедитесь, что у вас есть специальный консольный кабель, который подходит для подключения к ПК или ноутбуку. Также установите программное обеспечение, такое как PuTTY или HyperTerminal, для создания соединения через консоль.
Шаг 2: Подключение кабеля

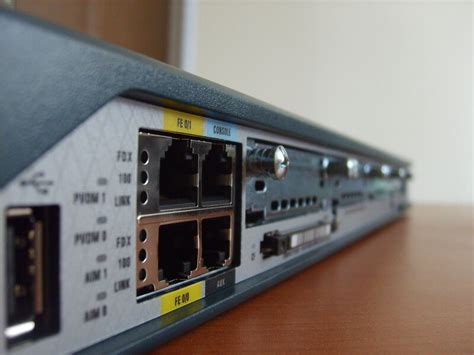

Подключите один конец консольного кабеля к консольному порту на устройстве Cisco. Обычно он обозначается как "Console" или "Console Port". Вставьте другой конец кабеля в ПК или ноутбук.
Шаг 3: Запуск программы
Запустите установленную программу (PuTTY или HyperTerminal) и настройте следующие параметры: выберите порт, к которому подключен консольный кабель, установите скорость передачи данных на 9600 бит/с, установите параметры контроля потока на "None", а также установите формат данных на "8 bits", "No parity", "1 stop bit".
Шаг 4: Создание соединения
Нажмите на кнопку "Connect" или аналогичную. Программа попытается установить связь с устройством Cisco через консольный порт. Если все настройки верны и соединение прошло успешно, вы увидите приглашение на вход в систему Cisco.
Теперь вы можете настроить устройство Cisco с помощью консольного соединения и выполнять различные команды и настройки.
Подготовка к подключению Cisco через консоль
Подключение к сетевым устройствам Cisco через консоль - один из наиболее надежных и безопасных способов настройки и диагностики оборудования. Перед тем, как начать процедуру подключения, необходимо выполнить несколько подготовительных шагов.
1. Проверьте наличие консольного кабеля. Для подключения к устройству Cisco вам понадобится специальный консольный кабель, обычно с разъемами RJ-45 и DB9. Убедитесь, что у вас есть такой кабель и он в исправном состоянии.
Совет: Если у вас нет консольного кабеля, вы можете приобрести его в магазине компьютерных аксессуаров или заказать онлайн.
2. Подготовьте терминальную программу. Для подключения к Cisco через консоль вам понадобится терминальная программа, которая позволяет установить соединение с устройством через последовательный порт. Некоторые популярные терминальные программы включают PuTTY и SecureCRT. Установите выбранный вами терминал на свой компьютер.
3. Подключите консольный кабель. Вставьте один конец консольного кабеля в разъем консоли на задней панели устройства Cisco, а другой конец - в порт последовательного порта на компьютере.
4. Запустите терминальную программу и настройте соединение. Запустите выбранную вами терминальную программу на компьютере и настройте соединение следующим образом:
- Выберите тип подключения "Serial" или "COM".
- Укажите номер порта, к которому подключен консольный кабель. Обычно это COM1 или COM2.
- Установите скорость передачи данных 9600 бит/с.
- Выберите другие настройки (если требуется), такие как контроль потока и управление паролями.
Необходимые инструменты и материалы
Для подключения устройства Cisco через консоль вам понадобятся следующие инструменты и материалы:
Консольный кабель - специальный кабель соединяющий порт консоли на устройстве Cisco с портом на компьютере или ноутбуке. Прежде чем приобретать кабель, убедитесь, что он совместим с вашим устройством Cisco.
Компьютер или ноутбук - для подключения к устройству Cisco через консоль вам понадобится компьютер или ноутбук с разъемом RJ-45 или USB для подключения консольного кабеля. Убедитесь, что на компьютере или ноутбуке установлены необходимые драйверы, если требуется.
Консольный порт устройства Cisco - это специальный порт, обычно смещенный относительно портов Ethernet, который служит для подключения устройства к компьютеру или ноутбуку через консольный кабель.
Консольный программный клиент - для установления связи между компьютером или ноутбуком и устройством Cisco через консоль, вам потребуется консольный программный клиент, такой как PuTTY или HyperTerminal. Эти программы позволяют установить консольное соединение с устройством Cisco и настроить его параметры, такие как скорость передачи данных и контроль потока.
Если у вас есть все необходимые инструменты и материалы, вы готовы приступить к подключению устройства Cisco через консоль. Убедитесь, что все соединения правильно установлены и настройки программного клиента верны, чтобы успешно установить связь и настроить устройство Cisco по вашим потребностям.
Подготовка консольного кабеля
Консольный кабель является одним из необходимых инструментов при подключении устройства Cisco через консольный порт. Этот кабель обеспечивает связь между устройством и компьютером для настройки и управления с помощью консольного интерфейса.
Для подготовки консольного кабеля требуется следующее:

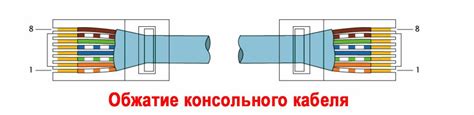

- Консольный кабель: обычно это кабель со специальными разъемами на обоих концах - коннектором RJ-45 и 9-контактным коннектором DB-9 или USB.
- Разъемы и инструменты для обращения с кабелем: для снятия изоляции с проводников и закрепления разъемов необходимы специальные инструменты, такие как плоскогубцы и отвертка.
- Драйверы и программы терминального эмулятора: чтобы установить связь с устройством через консольный порт, необходимо скачать и установить соответствующие драйверы и программы, такие как PuTTY или SecureCRT.
При подготовке к работе рекомендуется также ознакомиться с документацией на устройство Cisco и изучить спецификации консольного порта. Это поможет успешно подключиться к устройству и выполнить необходимые настройки.
Проверка работоспособности консольного порта
Консольный порт является одним из основных средств управления сетевым устройством Cisco. Чтобы убедиться, что консольный порт работает исправно, необходимо выполнить несколько шагов.
В первую очередь, убедитесь, что консольный кабель правильно подключен к порту на устройстве Cisco и к серийному порту компьютера или терминала. Проверьте, что все соединения плотно установлены.
Далее, откройте программу эмуляции терминала, например, PuTTY или SecureCRT. Установите следующие настройки соединения: скорость передачи данных 9600 бит/с, 8 бит данных, без четности, 1 стоповый бит и без управления потоком.
После установки настроек соединения, подключитесь к консольному порту, выбрав правильный COM-порт в программе эмуляции терминала. Для подключения нажмите Enter или введите команду connect в командной строке программы.
Если консольный порт работает исправно, вы увидите приглашение к вводу команды от устройства Cisco. Вы можете проверить работоспособность порта, отправив команду show interfaces, чтобы убедиться, что порт находится в состоянии "up".
Если при подключении к консольному порту возникают проблемы, убедитесь, что консольный кабель и порт на устройстве Cisco исправны. Также проверьте настройки программы эмуляции терминала и правильность выбранного COM-порта.
Подключение Cisco через консоль
Подключение к сетевому оборудованию Cisco через консоль является одним из основных способов настройки и управления оборудованием. Для подключения потребуется консольный кабель и программа для работы с консольным портом.
1. Сначала необходимо подключить один конец консольного кабеля к консольному порту на задней панели устройства Cisco, а другой конец к серийному порту компьютера или ноутбука, используя переходник, если необходимо.
2. Затем нужно запустить программу для работы с консольным портом. В качестве такой программы можно использовать PuTTY, Tera Term или другую аналогичную программу. Установите параметры соединения следующим образом: скорость передачи – 9600 бит/с, биты данных – 8, стоп-бит – 1, контроль четности – отсутствует.
3. После запуска программы, нужно выбрать консольный порт, к которому подключен кабель, и нажать кнопку "Подключиться" или аналогичную.
4. При правильном подключении и настройке программы, откроется консольное окно, в котором можно будет вводить команды для настройки оборудования Cisco.
Таким образом, подключение Cisco через консоль является надежным способом для настройки и управления сетевым оборудованием. Следуя вышеуказанным инструкциям, можно легко подключиться к устройству Cisco и начать настройку.
Правильное подключение консольного кабеля
Консольный кабель - одно из основных средств для подключения к устройству Cisco через консольный порт. Он позволяет установить связь между компьютером и устройством Cisco, что позволяет управлять и настраивать устройство с помощью консольного соединения.
Для правильного подключения консольного кабеля вам потребуется:
- Консольный кабель с разъемами RJ-45 и DB9.
- Соответствующий адаптер или конвертер для подключения DB9 кабеля к USB порту компьютера.
- Установленное программное обеспечение для работы с консольным портом, такое как PuTTY или HyperTerminal.
При подключении консольного кабеля убедитесь, что устройство Cisco выключено. Затем, соедините RJ-45 разъем консольного кабеля с консольным портом на устройстве Cisco и подключите другой конец кабеля к соответствующему адаптеру или конвертеру.
Подключите адаптер или конвертер с одной стороны кабеля в USB порт компьютера. При необходимости установите драйверы для адаптера или конвертера.
Откройте программу для работы с консольным портом (например, PuTTY или HyperTerminal) и настройте соединение следующим образом:
- Выберите тип соединения - Serial или Serial/COM.
- Выберите COM порт, к которому подключен адаптер или конвертер.
- Настройте скорость соединения на 9600 бит/с.
- Настройте другие параметры соединения, если требуется (проверьте документацию устройства Cisco).
После настройки соединения нажмите кнопку "Connect" или аналогичную в программе для работы с консольным портом. В новом окне должно появиться подключение к устройству Cisco.
Теперь вы можете управлять и настраивать устройство Cisco через консольное соединение с помощью программы для работы с консольным портом.
Установка программы для работы с консолью
Для подключения к устройствам Cisco через консоль необходимо установить специальную программу, которая позволит установить соединение и взаимодействовать с устройством.
Одной из наиболее популярных программ для работы с консолью является программа PuTTY. Она является бесплатной и доступна для скачивания на официальном сайте разработчика.
Для установки PuTTY необходимо выполнить следующие шаги:
- Перейдите на официальный сайт разработчика PuTTY.
- В разделе "Downloads" найдите ссылку на соответствующую версию программы для вашей операционной системы (Windows, macOS или Linux).
- Скачайте установочный файл программы на ваш компьютер.
- Запустите установочный файл и следуйте инструкциям установщика.
После успешной установки PuTTY на ваш компьютер, вы сможете запустить программу и использовать ее для подключения к устройствам Cisco через консоль, следуя дальнейшим шагам и указывая необходимые параметры соединения.
Установка соединения с устройством через консоль
Для подключения к устройству Cisco с использованием консоли, вам понадобится специальный кабель и программное обеспечение, такое как PuTTY или SecureCRT. Следуйте этим шагам, чтобы установить соединение через консоль:
- Подключите один конец консольного кабеля к порту консоли вашего устройства Cisco, а другой конец к серийному порту на вашем компьютере.
- Запустите программное обеспечение, которое вы выбрали для соединения через консоль.
- Настройте параметры соединения, включая скорость передачи данных (обычно 9600 бит/с), биты данных (обычно 8), биты остановки (обычно 1), проверку четности (обычно нет) и управление потоком (обычно нет).
- Выберите порт, к которому подключен ваш консольный кабель.
После настройки всего необходимого, вы можете подключиться к устройству Cisco через консоль. Вам может понадобиться ввести имя пользователя и пароль для аутентификации.
После успешного установления соединения через консоль вы сможете выполнять различные операции, такие как настройка и отладка устройства Cisco. Обратите внимание, что подключение через консоль может требовать специальных прав и разрешений, особенно если вы подключаетесь к удаленному устройству.
Не забывайте закрыть соединение после завершения работы с устройством Cisco, чтобы предотвратить несанкционированный доступ.
Настройка Cisco через консоль
Шаг 1: Подготовка к подключению через консоль
Перед началом настройки необходимо убедиться, что на компьютере, с которого будет осуществляться подключение к Cisco, установлено программное обеспечение для работы с консольным портом. Как правило, для этой цели используется программа PuTTY.
Шаг 2: Подключение к Cisco через консоль
Для подключения к Cisco через консоль необходимо выполнить следующие действия:
- Соедините компьютер и Cisco с помощью консольного кабеля.
- Запустите программу PuTTY.

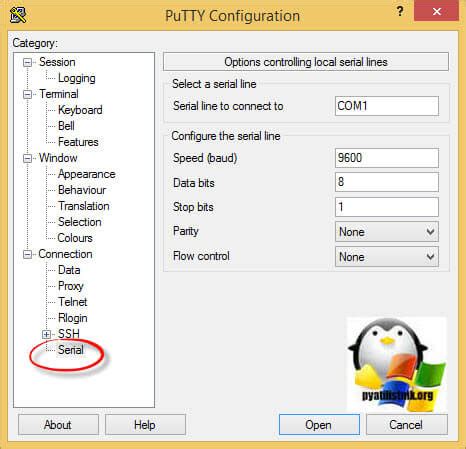

- В окне программы выберите тип соединения "Serial".
- Укажите номер COM-порта, к которому подключен консольный кабель.
- Установите параметры соединения: скорость передачи данных 9600, 8 бит данных, без проверки четности, 1 стоповый бит, без управления потоком.
- Нажмите кнопку "Open", чтобы установить соединение.
Шаг 3: Вход в режим настройки
После успешного подключения к Cisco через консоль, вам потребуется войти в режим настройки, чтобы изменить конфигурацию устройства. Для этого выполните следующие шаги:
- Подождите, пока появится приглашение ввода команд.
- Введите команду "enable", чтобы перейти в привилегированный режим.
- Введите пароль для доступа в привилегированный режим, если таковой установлен.
- Введите команду "configure terminal", чтобы войти в режим настройки.
Шаг 4: Настройка Cisco
После входа в режим настройки вы можете изменять различные параметры и настраивать устройство по своему усмотрению. Для этого используйте соответствующие команды Cisco IOS. Например, для изменения IP-адреса интерфейса можно использовать команду "interface interface_name" и команду "ip address address netmask".
Шаг 5: Сохранение настроек
После завершения настройки необходимо сохранить изменения, чтобы они сохранились при перезагрузке устройства. Для этого воспользуйтесь командой "write memory" или "copy running-config startup-config".
Таким образом, подключение к Cisco через консоль и настройка устройства позволяют осуществить глубокую настройку и дополнительные функции, основанные на нуждах пользователя. Это важные навыки для администраторов сети, которые помогают в обеспечении эффективной работы Cisco.
Вход в режим конфигурации
Для входа в режим конфигурации на оборудовании Cisco через консоль необходимо выполнить несколько простых шагов.
1. Подключитесь к оборудованию с помощью консольного кабеля, подключив его к консольному порту на устройстве и последовательному порту на компьютере. Запустите программу для работы с консолью, например, HyperTerminal или PuTTY.
2. Установите следующие параметры соединения: скорость передачи данных 9600 бит/с, биты данных 8, четность None, стоп-бит 1, управление потоком None. Нажмите кнопку "Подключить" или аналогичную, чтобы установить физическое соединение.
3. После установления соединения будет показано приглашение к вводу. Введите логин и пароль для доступа к командному интерфейсу устройства. Обычно это комбинация admin/администратор или cisco/cisco, но это может отличаться в зависимости от настроек системы.
4. После успешного ввода логина и пароля вы увидите приглашение, свидетельствующее о входе в привилегированный режим. Для доступа к режиму конфигурации введите команду "enable" и введите пароль. Теперь вы готовы к настройке устройства!
Проверка текущих настроек и конфигурации
После успешного подключения по консоли к устройству Cisco мы можем провести проверку текущих настроек и конфигурации. Воспользуемся командами для вывода информации о настройках интерфейсов, протоколов маршрутизации и других параметров.
Для просмотра текущих настроек интерфейсов используется команда show interfaces. Она позволяет получить информацию о состоянии и параметрах всех интерфейсов на устройстве, таких как статус подключения, скорость передачи данных, количество ошибок и другие.
Для просмотра текущих настроек протоколов маршрутизации используется команда show ip route. С ее помощью можно узнать, какие маршруты используются на устройстве, какие сети доступны для маршрутизации и какие протоколы маршрутизации используются.
Кроме того, можно использовать команду show running-config, чтобы просмотреть текущую конфигурацию устройства. Она позволяет получить полный список настроек, которые применяются в данный момент, включая настройки интерфейсов, протоколов маршрутизации, безопасности и других параметров.
Для дополнительной информации и удобства анализа данных, можно использовать ключи и фильтры в командах, например, show interfaces status для отображения только состояния подключения интерфейсов или show ip route summary для вывода краткой сводки о маршрутах.
Проверка текущих настроек и конфигурации устройства Cisco через консоль является важным шагом для администратора сети, позволяющим получить актуальную информацию о работе устройства и выявить возможные проблемы или улучшения в настройках.
Внесение изменений и сохранение конфигурации
При подключении к устройству Cisco через консоль можно вносить изменения в его конфигурацию. Это очень полезно, так как позволяет настроить устройство в соответствии с требованиями и потребностями сети.
Чтобы внести изменения в конфигурацию, необходимо использовать команды Cisco IOS. Для начала, необходимо перейти в режим конфигурации устройства. Для этого используется команда configure terminal, сокращенно conf t.
Далее можно изменять различные параметры конфигурации, такие как IP-адреса, маршрутизацию, настройки безопасности и т. д. Для внесения изменений в определенный раздел конфигурации нужно перейти в соответствующий субрежим. Например, для настройки IP-адреса интерфейса, переходим в режим конфигурации интерфейса с помощью команды interface.
После внесения необходимых изменений, следует сохранить конфигурацию. Для этого используется команда copy running-config startup-config, сокращенно copy run start. Эта команда копирует текущую рабочую конфигурацию в постоянную конфигурацию, которая будет загружена после перезагрузки устройства.
Также можно сохранить текущую конфигурацию в файл на внешнем устройстве, таком как TFTP-сервер, используя команду copy running-config tftp:. В этом случае необходимо указать IP-адрес TFTP-сервера и имя файла, в который будет сохранена конфигурация.
При внесении изменений в конфигурацию необходимо быть внимательным и осторожным, так как неправильные изменения могут привести к некорректной работе устройства или сети. Рекомендуется делать резервные копии конфигурации перед внесением изменений и тестировать изменения в безопасной среде перед применением их в рабочей сети.
Вопрос-ответ
Как подключиться к Cisco через консоль?
Для подключения к устройству Cisco через консоль, вам понадобится консольный кабель, который обычно поставляется в комплекте с устройством. Вы можете подключить консольный кабель к компьютеру с помощью последовательного порта (COM-порта). После этого, установите программное обеспечение HyperTerminal на ваш компьютер, чтобы установить соединение с устройством Cisco через консоль. Запустите HyperTerminal, создайте новое соединение, выберите COM-порт, на котором подключен консольный кабель, и настройте параметры соединения.
Какую программу можно использовать для подключения к Cisco через консоль?
Для подключения к Cisco через консоль можно использовать программы такие как PuTTY, Tera Term или SecureCRT. Эти программы предоставляют удобный и надежный способ настройки соединения через консольный кабель. Они позволяют установить соединение с устройством Cisco, выбрать COM-порт и настроить параметры соединения для успешного подключения.
Как узнать COM-порт, на котором подключен консольный кабель?
Чтобы узнать COM-порт, на котором подключен консольный кабель, вам нужно зайти в настройки устройства Cisco. Запустите программу управления устройством Cisco, например, Cisco IOS или Cisco NX-OS, и введите команду "show line". В выводе этой команды вы увидите информацию о подключенных линиях, включая COM-порты. Найдите COM-порт, который соответствует консольному кабелю, и запомните его номер для настройки программного обеспечения.
Какие параметры соединения нужно настроить для подключения к Cisco через консоль?
Для подключения к Cisco через консоль, вам понадобится настроить следующие параметры соединения: скорость передачи данных (бит в секунду), биты данных, биты четности, стоповые биты и контроль потока. Эти параметры могут быть разными в зависимости от модели устройства Cisco и операционной системы, которую вы используете. Обычно устройства Cisco работают на скорости 9600 бит/с, 8 бит данных, без бита четности, 1 стоповым битом и без контроля потока.
Как проверить, успешно ли установлено соединение с Cisco через консоль?
Чтобы проверить, успешно ли установлено соединение с Cisco через консоль, вам нужно ввести команду "show ip interface brief" или "show interface" в программе управления устройством Cisco. Если соединение установлено правильно, вы увидите информацию о сетевых интерфейсах устройства Cisco и их состоянии. Если вы не видите этой информации или получаете сообщение об ошибке, проверьте правильность настроек соединения и повторите попытку.
