Протокол DHCP (Dynamic Host Configuration Protocol) является важной частью сетевой инфраструктуры, позволяющей автоматически назначать IP-адреса и другие параметры сетевого подключения компьютерам и устройствам в сети. Установка и настройка DHCP-сервера являются неотъемлемыми шагами для администраторов сетей, поэтому в данном руководстве будет рассмотрена пошаговая настройка DHCP с сервера в программе Cisco Packet Tracer.
В начале руководства будет рассмотрено создание сети в программе Cisco Packet Tracer с помощью маршрутизатора. Далее, мы установим и настроим DHCP-сервер на этом маршрутизаторе. В процессе настройки DHCP будут созданы и настроены сети, VLAN-ы и подсети. Затем мы присоединим несколько хостов к нашей сети и проверим, что DHCP-сервер правильно назначает им IP-адреса.
Настройка DHCP-сервера в Cisco Packet Tracer является важной задачей для администраторов сетей, поскольку она позволяет автоматизировать процесс назначения IP-адресов и других параметров сетевого подключения. Это значительно упрощает управление сетью и повышает ее эффективность. Руководство по настройке DHCP с сервера в Cisco Packet Tracer предоставит вам полезные инструкции и поможет разобраться в этом процессе.
В данной статье мы рассмотрели пошаговый процесс установки и настройки DHCP-сервера с использованием программы Cisco Packet Tracer. Мы создали сеть, настроили DHCP-сервер, подсети и сети VLAN. Также мы присоединили хосты к нашей сети и убедились, что DHCP-сервер назначает им IP-адреса корректно. Теперь вы можете использовать полученные знания и опыт для настройки DHCP в реальной сетевой среде.
Установка Cisco Packet Tracer
Cisco Packet Tracer - это специализированное программное обеспечение, разработанное для моделирования и симуляции сетевых сред. Это полезный инструмент для обучения и практического применения в области сетевой инженерии.
Для установки Cisco Packet Tracer следуйте этим простым шагам:
- Перейдите на официальный сайт Cisco и найдите раздел "Downloads".
- Выберите версию программы, соответствующую вашей операционной системе. Убедитесь, что вы скачиваете последнюю доступную версию.
- Запустите загруженный установочный файл и следуйте инструкциям на экране.
- После завершения установки запустите Cisco Packet Tracer.
При первом запуске вам могут быть предложены файлы с примерами и руководством пользователя. Рекомендуется ознакомиться с этим материалом для получения полного понимания возможностей программы.
Cisco Packet Tracer предоставляет широкий набор инструментов для создания и настройки виртуальных сетей. Вы можете создавать различные устройства, такие как маршрутизаторы, коммутаторы и хосты, и настраивать их поведение.
Это позволяет вам эмулировать и моделировать сложные сетевые сценарии, проводить эксперименты и тестировать различные конфигурации перед их внедрением в реальной сети. Cisco Packet Tracer может быть полезным инструментом для студентов и профессионалов в области сетевой инженерии. Он помогает усовершенствовать навыки проектирования и настройки сетей, а также изучить различные протоколы и технологии.

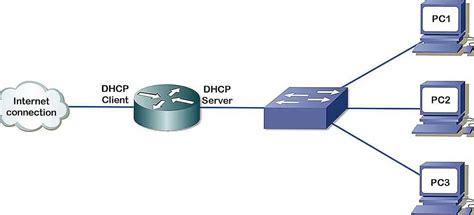

Создание сетевой топологии
Для настройки DHCP с сервера в Cisco Packet Tracer необходимо создать соответствующую сетевую топологию. В данной статье мы рассмотрим шаги по созданию такой топологии.
1. Создаем два устройства - маршрутизатор и коммутатор. Подключаем их с помощью кабеля Ethernet.
2. Подключаем несколько компьютеров к коммутатору с помощью кабелей Ethernet.
3. Настроим IP-адреса на интерфейсах маршрутизатора и компьютеров. У каждого устройства должен быть уникальный IP-адрес в пределах одной подсети.
4. На коммутаторе включаем режим протоколирования для отслеживания работы DHCP-сервера.
5. Настраиваем маршрутизатор в качестве DHCP-сервера. Задаем диапазон IP-адресов, который будет выдаваться клиентам.
6. Заходим на компьютеры и настраиваем их сетевые параметры на автоматическое получение IP-адреса (DHCP).
После выполнения этих шагов у вас будет создана сетевая топология с DHCP-сервером. Теперь компьютеры автоматически получат IP-адрес из заданного диапазона и смогут подключиться к сети. Это облегчит администрирование сети и позволит эффективно управлять IP-адресами в своей сети.

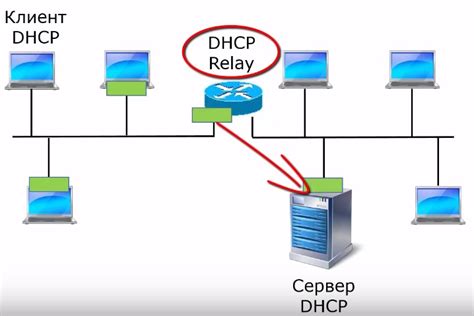

Добавление DHCP сервера в топологию
Для настройки DHCP сервера в сети необходимо добавить его в топологию. В Cisco Packet Tracer это можно сделать с помощью добавления устройства "Server".
1. Нажмите на панели инструментов на иконку "Server" и перетащите ее на рабочую область.
2. Подключите сервер к сетевому коммутатору или маршрутизатору, к которому будут подключаться клиенты.
3. Настройте интерфейс сервера, указав IP-адрес и маску подсети. Это позволит серверу взаимодействовать с другими устройствами в сети.
4. Откройте настройки DHCP сервера. Нажмите правой кнопкой мыши на иконке сервера и выберите "Config".
5. В окне настроек DHCP сервера укажите диапазон IP-адресов, которые будут выдаваться клиентам, а также другие параметры, такие как адрес шлюза и DNS-сервера.
6. Сохраните настройки и запустите DHCP сервер.
Теперь DHCP сервер готов к выдаче IP-адресов клиентам в сети. Устройства, подключенные к сети, автоматически получат настройки с сервера и смогут подключиться к сети и Интернету.
Конфигурация DHCP сервера
Чтобы настроить DHCP сервер на устройстве Cisco в Cisco Packet Tracer, необходимо выполнить несколько шагов.
1. Войдите в привилегированный режим на устройстве, набрав команду enable.
2. Перейдите в режим конфигурации, набрав команду configure terminal.
3. Создайте пул IP-адресов DHCP с помощью команды ip dhcp pool [имя-пула].
4. Назначьте диапазон IP-адресов для пула, используя команду network [адрес-диапазона].
5. Укажите шлюз по умолчанию для клиентов, используя команду default-router [IP-адрес].
6. Настройте DNS-серверы для клиентов с помощью команды dns-server [IP-адрес].
7. Задайте время аренды IP-адресов с помощью команды lease [время-аренды].
8. Завершите конфигурацию DHCP сервера, набрав команду exit.
9. Сохраните изменения, чтобы они были запущены при перезагрузке устройства, с помощью команды write memory.
Теперь вы настроили DHCP сервер на устройстве Cisco в Cisco Packet Tracer и он готов выдавать IP-адреса клиентам в сети. Проверьте его работоспособность, подключив клиентское устройство к сети и удостоверившись, что оно получает IP-адрес из созданного DHCP пула.

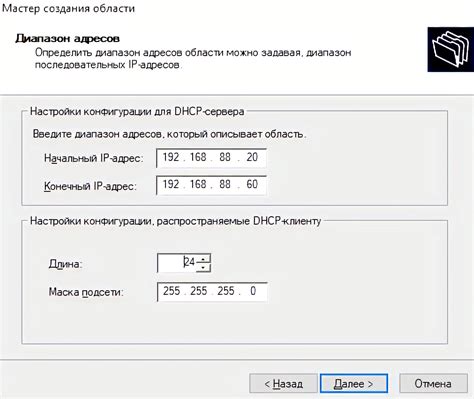

Настройка пула адресов для DHCP клиентов
Настройка DHCP (Dynamic Host Configuration Protocol) предоставляет возможность автоматической настройки IP-адресов и другой сетевой информации для клиентских устройств в сети. Для успешной настройки DHCP необходимо настроить пул адресов, из которого будут выделяться IP-адреса для клиентов.
Пул адресов представляет собой диапазон IP-адресов, из которого DHCP-сервер будет выделять доступные адреса для клиентов. При настройке пула адресов необходимо указать начальный и конечный адрес диапазона, а также другие параметры, такие как маска подсети, шлюз и DNS-сервер.
Настройка пула адресов выполняется на DHCP-сервере. В Cisco Packet Tracer можно настроить пул адресов с помощью команды ip dhcp pool в режиме конфигурации интерфейса.
Пример настройки пула адресов для DHCP клиентов:
- Войдите в режим конфигурации интерфейса с помощью команды configure terminal.
- Перейдите в режим конфигурации DHCP с помощью команды ip dhcp pool pool_name, где pool_name - название пула.
- Укажите начальный и конечный адреса диапазона с помощью команд network network_address mask, где network_address - начальный адрес, а mask - маска подсети.
- Укажите шлюз по умолчанию с помощью команды default-router gateway_address, где gateway_address - IP-адрес шлюза.
- Укажите DNS-сервер с помощью команды dns-server dns_address, где dns_address - IP-адрес DNS-сервера.
- Завершите настройку пула адресов с помощью команды end.
После настройки пула адресов DHCP-сервер будет автоматически выделять доступные адреса для клиентов и предоставлять им необходимую сетевую информацию. Настройка пула адресов для DHCP клиентов позволяет автоматизировать процесс настройки сети и упрощает добавление новых устройств в сеть.
Назначение DNS сервера
DNS сервер (Domain Name System) – это сервис, который преобразует доменные имена в IP-адреса компьютеров и наоборот. Он отвечает за получение и передачу информации о доменах на сети Интернет. Благодаря DNS серверу пользователи могут использовать удобные и запоминающиеся доменные имена вместо сложных числовых IP-адресов компьютеров.
Главным назначением DNS сервера является обеспечение функционирования Интернета и удобства его использования. Он помогает распознавать имена сайтов, электронных адресов, устройств и других сетевых ресурсов, преобразуя их в числовые IP-адреса, которые понимает компьютер.
С помощью DNS сервера пользователи могут выполнять поиск информации, отправлять и получать электронные письма, открывать веб-страницы, скачивать файлы и совершать другие действия. DNS серверы работают на основе иерархической структуры и обрабатывают запросы пользователей, перебирая различные доменные имена для нахождения соответствующих им IP-адресов.
Преимуществом использования DNS сервера является возможность создания и управления собственными доменными именами, а также обеспечение безопасности и быстрой работы сети. DNS серверы часто используются корпоративными сетями и поставщиками интернет-услуг для обеспечения надежной и эффективной работы сетевых ресурсов.
Проверка подключения клиента к DHCP серверу
Проверка подключения клиента к DHCP серверу необходима для удостоверения в правильности настройки сети и корректной работы DHCP протокола. В процессе проверки можно убедиться, что DHCP сервер назначает IP-адрес клиенту, предоставляет другую необходимую информацию, такую как маску подсети, шлюз и DNS-серверы.
Следующие шаги помогут выполнить проверку подключения клиента к DHCP серверу:
- Убедитесь, что DHCP сервер включен и работает корректно.
- Подключите клиента к сети, где настроен DHCP сервер.
- Запустите командную строку или терминал на клиенте.
- Введите команду
ipconfigилиifconfigв зависимости от операционной системы. - Просмотрите выходные данные команды и найдите раздел, относящийся к сетевому адаптеру, подключенному к DHCP сети.
- Убедитесь, что IP-адрес, полученный от DHCP сервера, указан как "Автоматический IP-адрес" или "DHCP включено".
- Проверьте, что маска подсети, шлюз и серверы DNS также получены от DHCP сервера и отображены корректно.
Если все параметры отображены правильно и подключение клиента работает, то DHCP сервер настроен правильно и клиент успешно получает IP-адрес и другую необходимую информацию от сервера.
Тестирование работы DHCP сервера
После настройки DHCP сервера в Cisco Packet Tracer, необходимо протестировать его работу. Для этого необходимо подключить клиентское устройство к сети.
После подключения клиентского устройства к сети, оно должно автоматически получить IP-адрес от DHCP сервера. Для проверки этого можно воспользоваться командой ipconfig на клиентском устройстве.
Чтобы проверить, получил ли клиентский компьютер IP-адрес от DHCP сервера, можно также просмотреть логи на DHCP сервере. В логах сервера должны отображаться успешно выданные IP-адреса и информация о клиентах.
Если клиентский компьютер успешно получил IP-адрес от DHCP сервера, можно проверить связь с другими устройствами в сети. Для этого можно воспользоваться командой ping. Если пинг успешен, это означает, что DHCP сервер настроен правильно и работает корректно.
Также можно проверить работу DHCP сервера, добавив новое клиентское устройство в сеть. Если оно также успешно получает IP-адрес от DHCP сервера, это подтверждает его правильную работу и возможность обслуживания нескольких устройств одновременно.
Вопрос-ответ
Какая версия Cisco Packet Tracer используется в этом руководстве?
В этом руководстве используется Cisco Packet Tracer версии 7.3.1.
